Hellstein vám jako výrobce se sítí partnerských firem zajistí realizaci ČOV na klíč od získání razítka až po servis. Díky jednoduché konstrukci si ale můžete čističku namontovat a udržovat svépomocí.

Popis

ČOV Hellstein STMH

Instalace

sestavy ČOV STMH

Ovládání

řídicích jednotek ČOV STMH

Údržba

vzduchového dmychadla

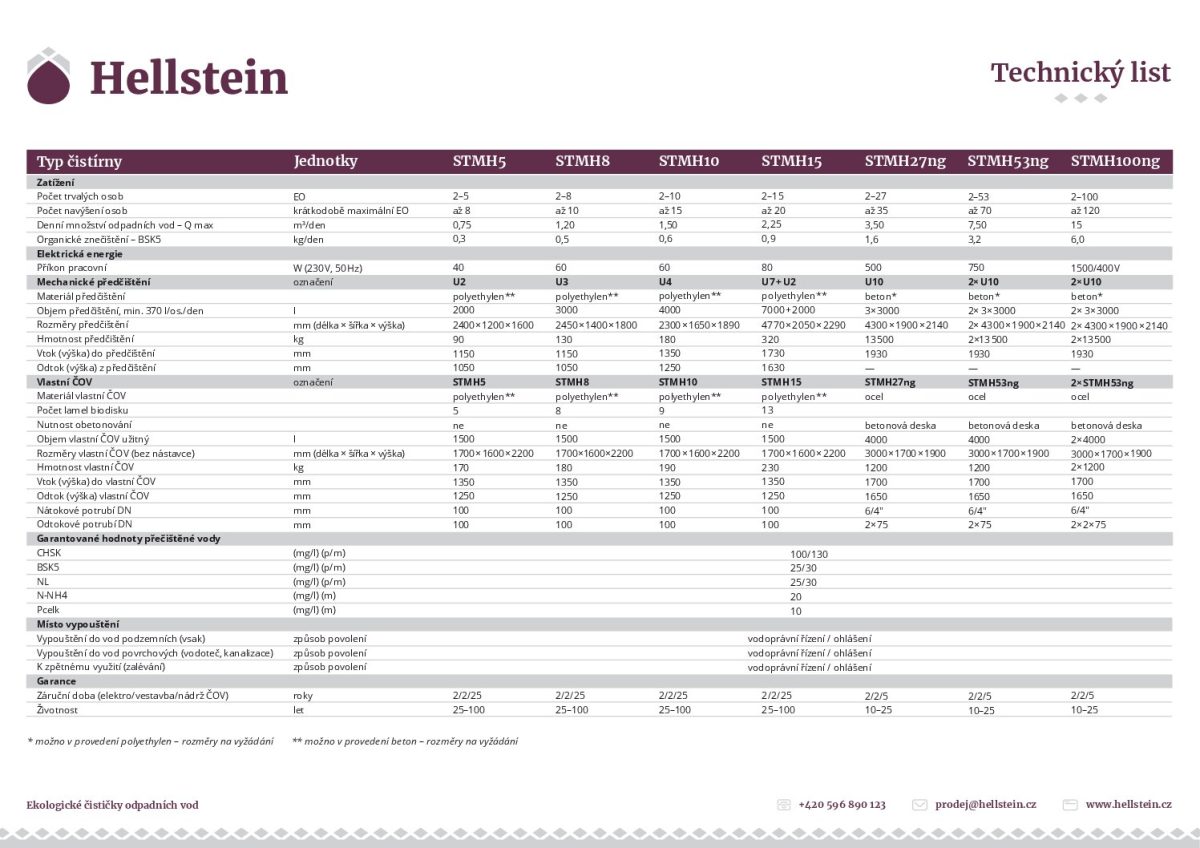

Technický list a parametry

Manuály a návody

Certifikace a prohlášení

Certifikace dle nař. vlády č. 401/2015 Sb. a nař. vlády č. 57/2016 Sb.

Projektová dokumentace

Projektová dokumentace musí být zpracována autorizovanou osobou, která je členem České komory autorizovaných inženýrů a techniků činných ve výstavbě. Obsah projektové dokumentace musí odpovídat příloze č. 2 Vyhlášky o dokumentaci staveb č. 131/2024 Sb.

  • Průvodní list – identifikační údaje, seznam vstupních podkladů
  • Souhrnná technická zpráva – shrnuje všechny technické a odborné informace o plánované stavbě
  • Situační výkresy – ukazují přesné umístění stavby na vašem pozemku a její vztah k okolí.
    • Situační výkres širších vztahů
    • Katastrální situační výkres
    • Koordinační situační výkres
  • Dokumentace objektů – shrnuje všechny výkresy, technické údaje a záznamy stavby a slouží k její evidenci, údržbě a prokázání souladu s předpisy.
    • Technická zpráva – popis stavebně technického a technologického řešení včetně hydrotechnický výpočtů
    • Podélný profil – výkres výškových a spádových poměrů navrhované stavby
    • Dispozice sestavy ČOV – půdorys a řezy sestavy ČOV včetně výkopů
    • Usazovací jímka – půdorys a řez
    • ČOV – půdorys a řez
    • Vsakovací objekt – půdorys a řez
    • Výustní objekt – půdorys a řez (v případě vypouštění do vodního toku)
    • Vzorové uložení potrubí
    • Revizní šachta
    • Dokladová část (vyjádření dotčených orgánů, správců sítí, certifikace ČOV, provozní řád ČOV,…)

Podklady k projektové dokumentaci ČOV STMH
